補償器規格型號
波紋補償器的分類是什么？波紋補償器的常見分類有：內壓軸向補償器、外壓波紋補償器、直埋波紋補償器、大拉桿橫向波紋補償器、壓力平衡波紋補償器和鉸鏈補償器。
若按連接方式分為接管式波紋補償器、法蘭式波紋補償器和溝槽式。
根據用途分類，有：蒸汽管波紋補償器、加熱管波紋補償器、消防管波紋補償器等。
按材料分類一般只有:金屬波紋補償器、不銹鋼波紋補償器和非金屬波紋補償器。
波紋補償器是一種補償裝置，利用不銹鋼波紋補償器彈性元件的有效膨脹和收縮變形，吸收管道或容器的熱膨脹和收縮引起的尺寸變化，屬于補償元件。波紋補償器具有結構簡單、價格低廉、應用廣泛的特點。
1.軸向內壓波紋補償器(ZN)例如:0.6TNY500TF表示:公稱直徑為φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4，內壓波紋補償器與導流筒和碳鋼法蘭連接。
2.軸向外壓波紋補償器(ZW)例如:0.6TWY500×8JB表示:公稱直徑500mm，工作壓力0.6MPa(6kg/cm2)波數8，軸向外壓波紋補償器連接不銹鋼管。
注：根據用戶要求設置疏水口。
3.軸向復式波紋補償器(ZF)例如:0.6FS100×20F表示:工作壓力為0.6MPa，DN=100mm，波數為20，法蘭連接。

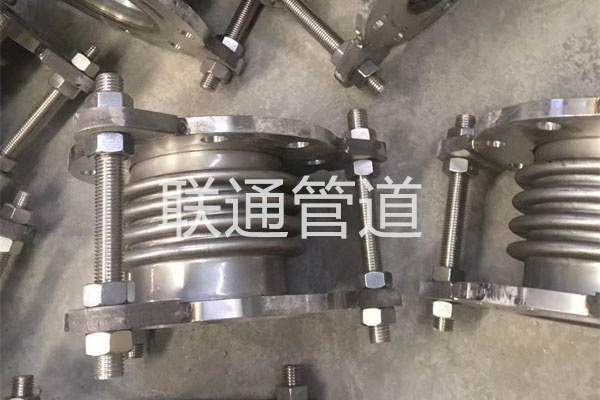

4.軸向復式拉桿波紋補償器(FL)例如:0.6FSL200×12J表示:工作壓力為0.6MPa，直徑DN=200mm，波數為12。
5.直埋式內壓波紋補償器(ZMNY)例如:1.6ZMS200×6J表示:工作壓力為1.6MPa，公稱直徑為200mm，波數為6波。
6.萬向鉸鏈波紋補償器(WJ)例如:0.6WJY500×4F表示:工作壓力為0.6MPa，公稱直徑為500mm，波數為4，碳鋼法蘭連接的萬向鉸鏈波紋補償器。
7.直管壓力平衡波紋補償器(ZP)例如:0.6ZYP500×8/6-JB表示公稱直徑為500，工作壓力為0.6MPa，大波紋管8波，小波紋管16波。
8.曲管壓力平衡波紋補償器示例:0.25QYP700×8/4JB表示:公稱直徑為φ700mm，工作壓力為0.25mpa，波數為8/4，曲管壓力平衡波紋補償器連接不銹鋼接管。
9.內外壓力平衡波紋補償器(NP)例如:1.6NP200*8j表示:工作壓力為1.6mpa，直徑DN=200mm，波數為8，接管連接的內外壓力平衡波紋補償器。
內外壓平衡波紋補償器。
10.非金屬柔性補償器。
(1)FXDA4500×4000F400表示方形非金屬補償器，長期工作≤100℃，內壁4500×4000mm，法蘭連接，產品長度400mm(2)YXDB800F250表示圓形非金屬補償器。
非金屬波紋補償器。
選擇波紋補償器需要哪些數據。
1.補償器規格型號(采購表或工程設計圖紙均有標注，文字敘述或英文代碼均可)
2.使用溫度(即管道的最低溫度和最高溫度是多少)
3.補償量(說明或圖紙上標注的重要數據)
4.流通介質(熱水、油、煙風、蒸汽等)
5.連接方式(如何連接管道、法蘭或焊接)
6.使用環境(安裝在地下、露天或在哪里)
7.包裝方式(具體與客服商定)
